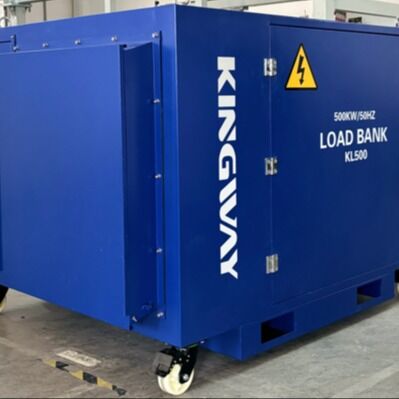

Портативный компактный дизайн высокой точности банка резистивной нагрузки

1. Определение

2Принцип работы

• Резистивный тип (наиболее распространенный): Электрический ток проходит через мощные резисторы и преобразует энергию в тепло с помощью эффекта Джоуля, охлаждаемого принудительным воздушным или водяным охлаждением;Фактор мощности = 1.0.
• Индуктивный тип: Индуктивные катушки потребляют реактивную энергию для моделирования нагрузки двигателя и трансформатора скоэффициент отстающей мощности.
• Тип емкости: Конденсаторы обеспечивают емкостную реактивную мощность для компенсации мощности и симуляции фильтрации с超前 ведущий коэффициент мощности.
• Комбинированный тип RLC: Интегрированные сопротивляющие, индуктивные и емкостные нагрузки срегулируемый коэффициент мощности (0,1−1,0)для моделирования сложных условий труда.

3Главная структура

• Компоненты нагрузки: модули резистора / индуктора / конденсатора
• Система управления: ручная / PLC / дистанционное управление, шаговое и постоянное регулирование нагрузки
• Измерительные приборы: напряжение, ток, частота, мощность, коэффициент мощности и мониторинг температуры
• Система охлаждения: принудительное охлаждение воздухом (переносной тип) / охлаждение водой (высокая мощность и длительное время работы)
• Защитные функции: чрезмерный ток, чрезмерная температура, фазовая потеря, короткое замыкание и аварийная остановка

4. Классификация

• По характеристикам нагрузки: сопротивляющее, индуктивное, емкостное, комбинированное RLC
• По уровню напряжения: низкое напряжение (400V/690V), среднее и высокое напряжение (3kV/6kV/10kV)
• По установке: портативный / прицепный, сдвиговый / фиксированный тип
• По функциям: тип переменного тока, тип постоянного тока, тип гармонической моделирования, тип интеллектуально программируемого

5Основные применения

1. Испытания генератора EDG / MTG
   Испытание на полную нагрузку и на ступенчатую нагрузку; проверка частоты и напряжения; долгосрочное испытание на полную нагрузку для повышения температуры, расхода топлива и калибровки защитных настроек;испытание параллельности и распределения нагрузки.
2. Испытание на БАД и инверторе
   Испытание производительности переключения питания, запасной продолжительности, емкости нагрузки и гармонического подавления.
3. Испытание аккумулятора и накопления энергии
   Испытание емкости, измерение кривой разряда, анализ внутреннего сопротивления и проверка защиты BMS.
4. Оффшорное и взрывостойкое применение
5. с высокой прочностью не более 600 mmEx'e, зона 2, IIA T3, IP65для наружного EDG/MTG с регулярным поддержанием нагрузки, избегая осаждения углерода и влажного баллона, вызванного работой без нагрузки или с легкой нагрузкой.
6. Новая энергетическая промышленность
   Рассеивание энергии для ветрового и фотоэлектрического инверторов, испытание адаптации к сети.

6Ключевые технические параметры

7Резюме.
