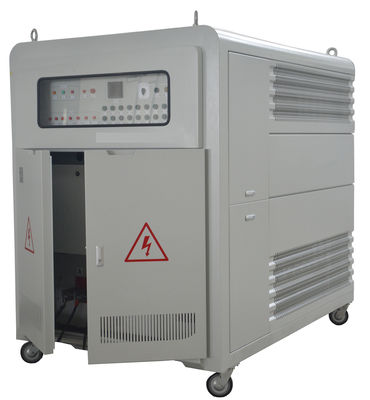

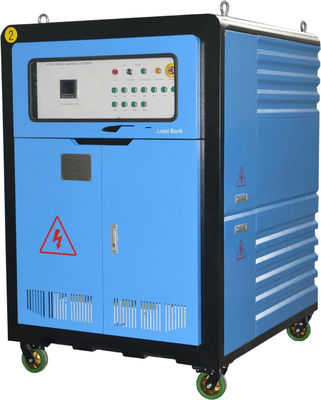

600 кВт мощность резистивный банком нагрузки для испытания генератора

Модель

KL600

Точность отображения

Уровень 0.5

Сила управления

Внешнее питание 380VAC 3 фазы 4 провода 50Hz

Подключение провода

Вход в банке нагрузки - пусковая панель (звездная сцепка "Y") Вход в питание управления - терминальный блок

Интерфейс связи

RS232/RS485

Изоляция

F

Способ работы

Непрерывная работа

Охлаждение

Принудительный воздух, горизонтальный впуск воздуха и охлаждение выхлопных газов вверх

Транспорт

С подъемными глазами и колесными колесами

Цвет

Как требования клиента или как наш дизайн

Размеры

1610*1250*1600 мм L×W×H

Вес

800 кг

Температура окружающей среды

-10°C~+50°C

Относительная влажность

≤ 95%

Высота

≤ 2500 м

Атмосферное давление

86 ~ 106 кПа

Контактник

Шнайдер

Зажигалка

MIRO

ПЛК

Сименс

Кнопка освещения

ABB

Реле

ОМРОН

Резистор из сплава

Королевский путь

Программное обеспечение для обработки данных

Королевский путь

1) 3-линейный светодиодный многофункциональный счетчик может отображать напряжение и ток трехфазного и каждой фазы в режиме реального времени, сопротивляющую мощность, коэффициент мощности, видимую мощность, частоту и время работы генератора.

2) Пользователь может предоставить мощность, затем нажать кнопку мастер загрузки.

3) Режим управления: пользователь может выбрать локальное управление или интеллектуальное управление (через ПК)

4) блокировка режима управления: в панели управления есть переключатель для выбора режима управления, другой режим управления недействителен, если пользователь выбирает один режим управления.

1) Нажмите на кнопку экстренной остановки.

2) В случае перегрузки, перегрева, короткого замыкания, банк нагрузки автоматически снимает нагрузку и подает тревогу.

3) Защита вентилятора: Загрузочный банк не мог загрузиться до включения вентилятора.

4) Вызовите тревогу, когда любой вентилятор является ненормальным или с недостаточным объемом воздуха и т. д.

5) Кнопка защиты: есть некоторые кнопки защиты, которые могут быть выключены при ложной тревоге или для специальных требований.

1) Автоматическая нагрузка: Пользователь может установить несколько периодов мощности и продолжительности и поочередно 0%→25%→50%→75%→100% или 110% затем →75%→50%→25%→0%. и т.д. для проведения автоматического тестирования нагрузки.

2) Может проводить параллельные испытания для нескольких единиц.

3) Данные могут быть сохранены, могут отображать данные в режиме реального времени и данные истории.

4) Диаграммы и графики могут быть экспортированы в формате JPG, в то время как тестирование данных экспортируется в формате Excel и Word, и все они могут быть напечатаны.

Описание символа счетчика: в процессе загрузки машина может отображать параметры в реальном времени с помощью измерительных приборов.

Дисплей операционной зоны прибора, ключевая схема выглядит следующим образом: прибор имеет верхнее, среднее и нижнее три окна отображения, каждое значение и символ единицы формируют данные.верхнее окно показывает 100.0В, то есть напряжение фазы А составляет 100В.

F1, F2 и внизу, вы можете переключать три окна и перерабатывать параметры дисплея.
Английские символы означают:
V - символ фазового напряжения; единица: V, и в сочетании с K, M до kV MeV;
V LL: два символа обозначают напряжение линии; единицы: V и в сочетании с K, M до kV MV;
A: Символ тока; единица: A, и в сочетании с K, M до kA, MA;
W: символ активной мощности; единица: W, и в сочетании с K, M до kW, MW;
Var: символ реактивной мощности; единица: Var, и в сочетании с K, M до kvar, Mvar;
VA: символ видимой мощности; единица: VA и комбинация K, M kVA, MVA;
Hz: символ частоты; единица: герц;
PF: символ коэффициента мощности;
E: символы энергии; единицы: Ep (активная мощность) kWh, Eq (реактивная энергия) kVAh, Es (видимая мощность) kVA;
3P3L: трифазные трехпроволочные две составляющие;
3V3A: 3-фазные 3-проводные три элемента;
3P4L: трехфазный четырехпроводник;
